Особенности технологии изготовления гребешковых и концентрических ножек
Магнезирование ножек — это нанесение электроизоляционного покрытия с целью предотвращения пробоев и утечек между вводами ножек, находящимися под разными потенциалами. При отсутствии изолирующего покрытия между вводами ножек могут образовываться проводящие мостики, которые вызываются напылением на ножки продуктов испарения с катода, с нагретых электродов прибора, а также паров бария при распылении газопоглотителя.

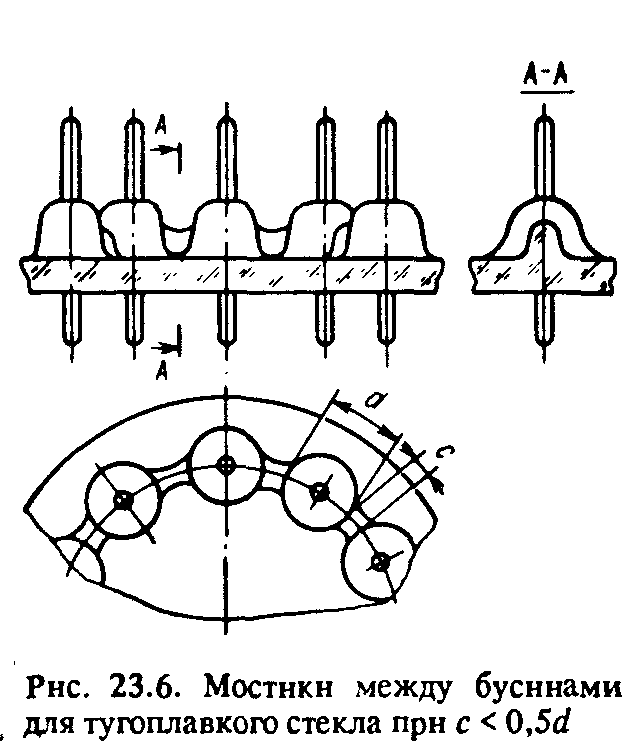

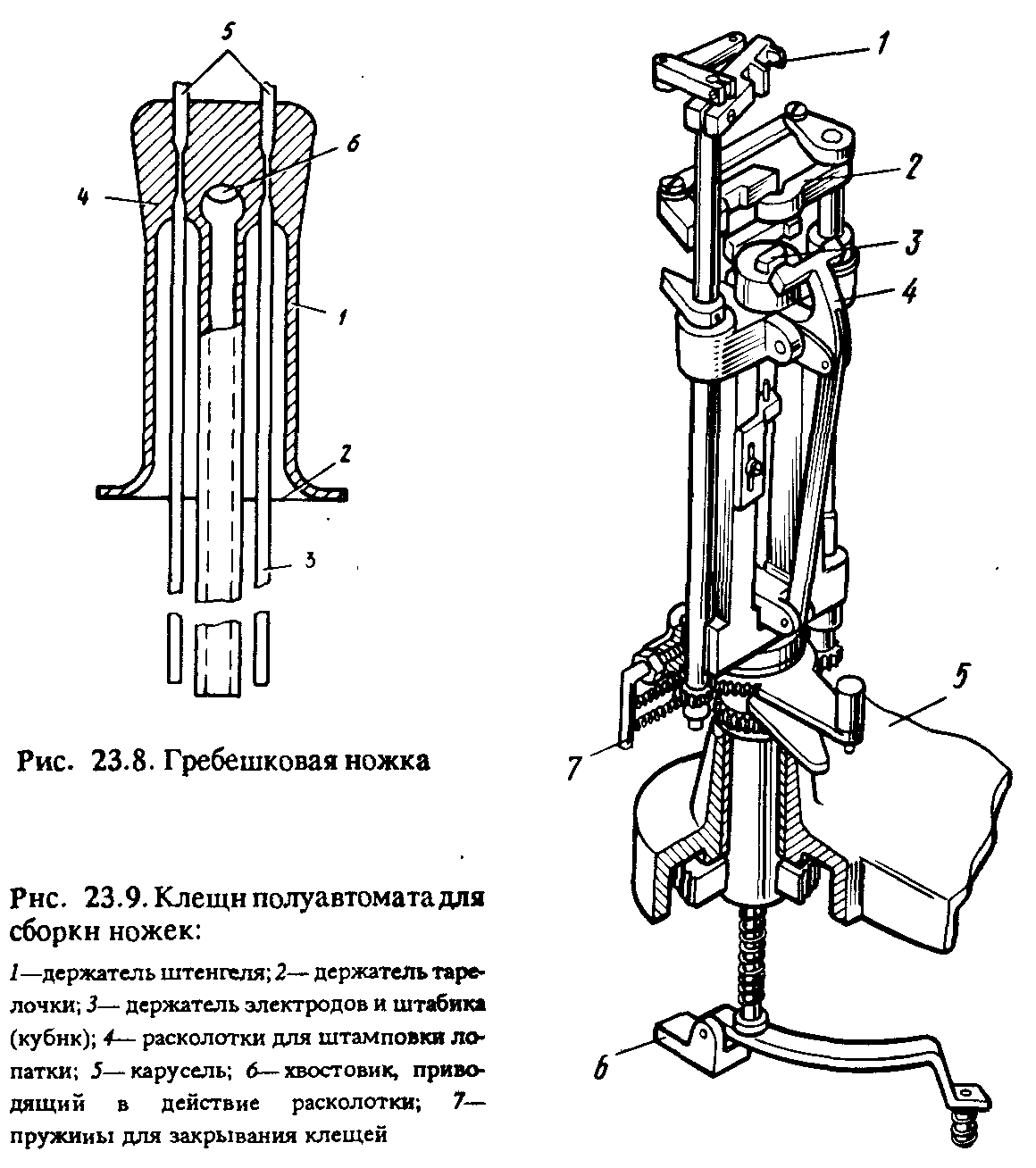

Конструкция приборов с гребешковыми ножками позволяет расположить место сварки ножки с колбой на достаточном расстоянии от внутренней арматуры прибора и тем самым уменьшить вероятность окисления электродов. К недостаткам гребешковых ламп относятся малые расстояния между вводами, трудность экранирования вводов друг от друга, большая длина вводов, высокая индуктивность и межэлектродная емкость, что затрудняет их применение для высокочастотных приборов. В установке для штамповки гребешковых ножек основным элементом являются клещи, в которые загружаются детали заготовок ножек. Клещи (рис. 23.9) поддерживают заготовки, (тарелочку, штабик, штенгель и электроды) в строго определенном взаимном расположении и осуществляют процесс штамповки. Клещи имеют кубик с несквозными отверстиями для штабика и электродов, тарелко-держатель, штангельдержатель и два бакена (расколотки). На рабочих позициях клещи приводятся во вращение, при этом детал0 ножки нагреваются до размягчения тарелочки, штабика 0 штенгеля. Расколотки сближаются и сплющивают размягченное стекло в плоскую лопатку-гребешок.
Это отверстие служит для откачки воздуха из прибора при его вакуумной обработке.
При штамповке металлостеклянных ножек происходят те же физико-химические процессы, что и при штамповке стеклянных ножек. Концентрические ножки позволяют осуществлять симметричное крепление деталей арматуры, уменьшать габариты, повысить механическую прочность и включать прибор непосредственно в коаксиальный контур. Конструкция концентрических ножек состоит из чередующихся стеклянных и металлических Колец (рис. 23.10, а) или из металлической чашки 3 с несколькими концентрическими спаями (рис. 23.10, б). Концентрические металлические кольца являются выводами от электродов прибора. Чашка служит опорой ножки, а также кыводом. При выборе материала для концентрических ножек необходимо, чтобы ТКР наружного металлического кольца был больше, чем внутренних металлических колец и спаиваемого с ним стекла. Это обеспечивает наличие в стекле напряжений сжатия (а не растяжения) и направление напряжений от наружного спая к центру (что создает наиболее мягкие и благоприятные условия работы ножки и предотвращает ее разрушение под воздействием остаточных напряжений), Для изготовления концентрических ножек применяют в основном коваровые вводы, молибденовые стержни и стекла молибденовой группы (в частности, С40-2).
Концентрические ножки обычно изготовляют в разъемных графитовых формах, определяющих геометрию будущих спаев и взаимное расположение элементов ножки. Нагрев формы до 1000°С производится в конвейерных печах в атмосфере смеси азота и водорода.
